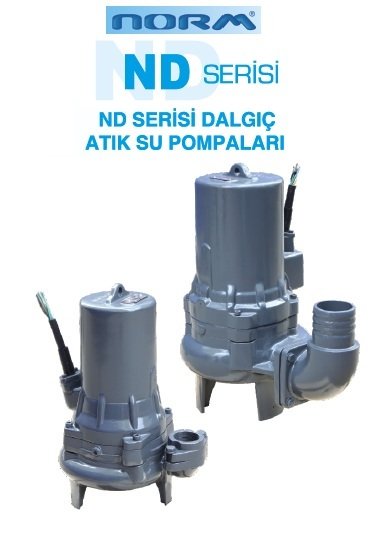

Norm ND 50/160 Vx 2.2 kW 380V Pis Su Dalgıç Pompa (2900 d/dk)

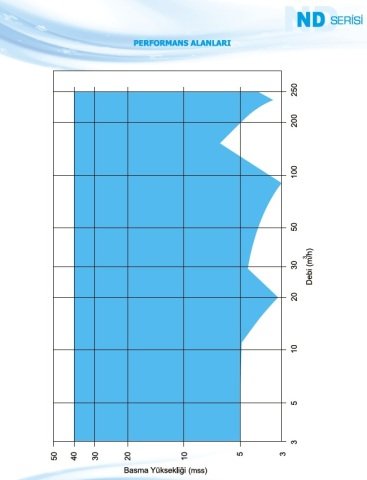

İşletme Bilgileri
Basma
Flanşı:DN 50 .. DN 100
Q
(Debi):300 m3/h (max)
H (Basma
Yüksekliği):70 m (max.)
Hız
(Motor Devri):1450 d/dk. - 3600 d/dk.
t
(Çalışma sıcaklığı) (1):-40 °C kadar
(1)
»
Basılan sıvının cinsine, çalışma sıcaklığı bağlı olarak pompa malzemesi
farklılık gösterir.
Basılabilen Sıvılar
Endüstriyel
ve evsel ham atık sular, katı ve lifli parçalar içeren sıvılar.
Teknik Özellikler
- Dikey
milli, radyal bölünebilir gövdeli, tek kademeli, uçtan emişli, yarı açık,
kapalı veya parçalayıcı bıçaklı vorteks (serbest akışlı) fanlı santrifüj
pompalardır.
- Kolay
sökülebilir tasarım sayesinde pompa salyangozu tesisattan ayırmadan yatak
grubu, mil ve fan çıkartılabilir.
- Emme
ve basma flanşları TS EN 1092 - 2 / PN10'a uygundur.
- Bütün
çarklar ISO 1940 sınıf 6.3'e göre dinamik olarak dengelenmektedir.
-
Eksenel kuvvetler çark arkasındaki dengeleme kanatçıkları ile dengelenmektedir.
Yataklar
- Rotor
ve pompa çarkı tek bir mil üzerindedir. Rotor iki adet ağır hizmet tipi rulman
ile yataklanmıştır.
Mil Sızdırmazlığı
Uygulamanın
özelliklerine (sıvının yapısı, sıcaklığına, vb.) bağlı olarak değişik mekanik
salmastralar kullanılmaktadır.

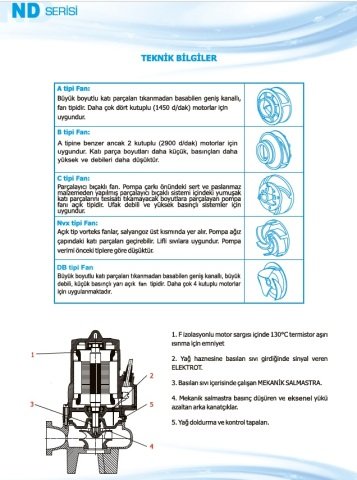

Motor Sıcaklığı Kontrol Sistemi
- NORM
HİDROFOR POMPA dalgıç motorları su altında çalışacak ve su ile soğutulacak
şekilde imal edilmiştir. Gövdenin su dışında kalması halinde motorun bir süre
sonra ısınması doğaldır. Bu durumda motorun korunması için stator sargılarına
130°C'de sinyal veren termistörler yerleştirilmiştir. Su kaçağı ve motor
sıcaklığı kontrol sinyalleri enerji kablosun-daki yardımcı iletkenler ile
yüzeydeki motor kontrol pano-sunda bulunan NORM HİDROFOR POMPA motor koruma ve
kontol rölesine iletilmektedir.
