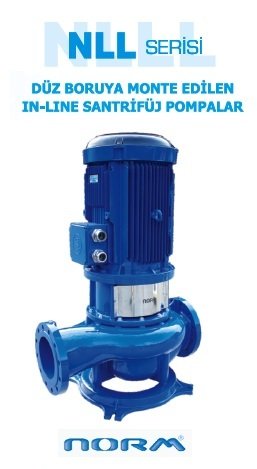

Norm NLL 200/400 37 kW 380V Tek Kademeli İnline Tip Kuru Rotorlu Salyangoz Gövdeli Santrifüj Pompa (1450 d/dk)

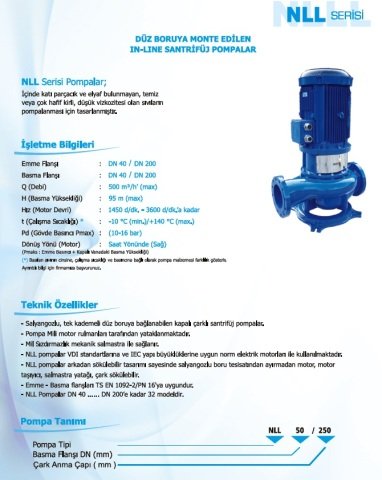

İşletme Bilgileri:
Emme Flanşı:DN 40 .. DN 200
Basma Flanşı:DN 40 .. DN 200
Q (Debi):500 m3/h (max)
H (Basma Yüksekliği):95 m (max.)
Hız (Motor Devri):1450 d/dk. - 3600 d/dk.
Dönüş Yönü (Motor):Saat yönünde (Sağ)
t (Çalışma sıcaklığı) (1):-10 °C (min.) / +140 °C (max.)
Pd (Gövde basıncı Pmax) (2):10 - 16 bar
(1) » Basılan sıvının cinsine, çalışma sıcaklığı ve
basıncına bağlı olarak pompa malzemesi farklılık gösterir.
(2) » (Pmaks : Emme Basıncı + Kapalı Vanadaki Basma
Yüksekliği)
Basılabilen Sıvılar
İçinde katı parçacık ve elyaf bulunmayan, temiz veya
hafif kirli, düşük vizkozitesi olan sıvıların pompalanması için tasarlanmıştır.
Teknik Özellikler:
- Salyongozlu, tek kademeli, düz boruya bağlanabilen (In
Line Tip) kapalı çarklı santrifüj pompalardır.
- Pompa mili motor rulmanları tarafından
yataklanmaktadır.
- Mil sızdırmazlık mekanik salmastra ile sağlanır.
- NLL pompalar VDI standartlarına ve IEC yapı
büyüklüklerine uygun norm elektrik motorları ile kullanılmaktadır.
- NLL pompalar arkadan sökülebilir tasarımı sayesinde
salyangozlu boru tesisatından ayırmadan motor, motor taşıyıcı, salmastra
yatağı, çark sökülebilir.
- Emme Basma Flanşları TS EN 1092-2/PN 16 ya uygundur.
- NLL tipi tompalar DN 40 .. DN 200'e kadar 32 modeldir.
